شبكة البوليستر لصناعة الكرتون؛ دليل اختيار الشبكة المناسبة لإنتاج الكرتون

في عملية إنتاج الكرتون والورق المقوى، يُعد اختيار شبكة البوليستر المناسبة لصناعة الكرتون أحد العوامل المهمة التي تؤثر في الأداء الصحيح للمعدة، وعملية نزح المياه بالشكل المناسب، وجودة المنتج النهائي. ويتم تصنيع الشبكات المستخدمة في خطوط إنتاج الكرتون بمقاسات مش مختلفة، وعدد طبقات مختلف، وأنواع متعددة من الوصلات، ويجب أن يتم اختيارها بشكل صحيح وفقًا لظروف المعدة ونوع المنتج.

في هذه المقالة، سنتعرف على خصائص شبكات البوليستر المستخدمة في صناعة الكرتون، والفرق بين الشبكات أحادية الطبقة و1.5 طبقة، وأنواع وصلات الشبكة، والفرق بين النماذج المفتوحة والمغلقة.

ما هي شبكة البوليستر المستخدمة في صناعة الكرتون؟

شبكة البوليستر هي أحد المكونات المستخدمة في أجزاء مختلفة من خطوط إنتاج الكرتون، ويمكن أن تؤدي دورًا مهمًا في عملية نزح المياه. ويُعد هيكل الشبكة، وحجم الفتحات، وسماكة الخيط، ونوع الوصلة من العوامل التي يجب أخذها في الاعتبار عند اختيار الشبكة.

يتم تصنيع شبكة البوليستر لصناعة الكرتون بموديلات مختلفة، وبناءً على احتياجات خط الإنتاج يمكن استخدام مقاسات مش مختلفة وهياكل أحادية الطبقة أو 1.5 طبقة.

ومن بين هذه المنتجات، تتوفر أيضًا شبكات البوليستر التايوانية بمقاسات مش مختلفة مثل مش 20، ومش 26، ومش 32، ويمكن استخدام كل منها وفقًا لظروف الإنتاج.

ما العوامل المهمة عند اختيار شبكة البوليستر لصناعة الكرتون؟

لا يمكن الاعتماد على رقم المش فقط عند اختيار الشبكة المناسبة لإنتاج الكرتون. ويجب تقييم عدة عوامل مهمة معًا، ومنها:

• عدد المش وحجم الفتحات
• سماكة الخيط
• مادة تصنيع الخيط
• عدد طبقات الشبكة
• نوع النسيج
• المقاومة الحرارية
• مقاومة المواد الكيميائية
• العرض المطلوب
• نوع وصلة الشبكة
• ظروف تشغيل المعدة ونوع الكرتون

ولهذا السبب، قد تكون الشبكة المناسبة لخط إنتاج معين غير مثالية لمعدة أو منتج آخر.

الفرق بين مقاسات المش المختلفة في شبكة البوليستر لصناعة الكرتون

يتم تصنيع شبكات البوليستر المستخدمة في إنتاج الكرتون بمقاسات مش مختلفة. ومن المقاسات الشائعة مش 20، ومش 26، ومش 32.

يشير رقم المش إلى عدد خيوط السدى واللحمة الموجودة في بوصة واحدة من الشبكة، ويؤدي تغييره إلى تغيير حجم الفتحات، وبالتالي تغيير خصائص مرور المياه والجزيئات عبر الشبكة.

لذلك، يجب اختيار المش وفقًا لنوع المعدة، وجرامات الكرتون، وظروف نزح المياه، ولا يمكن اعتبار مقاس مش محدد مناسبًا لجميع خطوط الإنتاج.

شبكة أحادية الطبقة أم 1.5 طبقة؟

من العوامل المهمة الأخرى عند اختيار شبكة ماكينة صناعة الكرتون عدد طبقات الشبكة.

لكل من الشبكات أحادية الطبقة و1.5 طبقة خصائص وتطبيقات خاصة بها، ويجب أن يتم الاختيار بينهما بناءً على ظروف خط الإنتاج.

يمكن أن تكون الشبكات أحادية الطبقة خيارًا اقتصاديًا في بعض التطبيقات، وعند اختيارها بالشكل الصحيح يمكن أن تتمتع بعمر خدمة مناسب. كما أن هيكلها البسيط يمكن أن يساعد في تقليل تراكم المواد داخل فتحات الشبكة وتقليل الحاجة إلى الغسيل المستمر.

في المقابل، تم تصميم شبكات 1.5 طبقة أيضًا لتطبيقات محددة، ولا ينبغي اختيارها بناءً على السعر أو عدد الطبقات فقط.

ما الفرق بين الشبكة المفتوحة والشبكة المغلقة؟

شبكة بوليستر مغلقة ENDLESS على شكل حلقة مستمرة، دون الحاجة إلى توصيل طرفي الشبكة على ماكينة صناعة الكرتون

بالإضافة إلى المش وعدد الطبقات، فإن نوع وصلة شبكة البوليستر لصناعة الكرتون له أهمية كبيرة أيضًا.

يمكن تصنيع وتوريد الشبكات على شكل CUT PIECE أو مفتوحة الطرفين، وCLIPSE أو ذات المشبك، وENDLESS أو مغلقة الطرفين.

في نموذج CUT PIECE، يكون طرفا الشبكة مفتوحين، وبعد التركيب يجب توصيلهما ببعضهما. وفي نموذج CLIPSE، يتم توصيل طرفي الشبكة باستخدام المشبك. أما في نموذج ENDLESS، فيكون طرفا الشبكة متصلين مسبقًا ببعضهما، وتُستخدم الشبكة على شكل حلقة مستمرة.

يمكن أن يؤثر هذا الاختلاف في نوع الوصلة على طريقة التركيب، وأداء الشبكة، وظروف الإنتاج.

مقارنة أنواع وصلات شبكة صناعة الكرتون

مشكلات الشبكة المفتوحة في منطقة الوصلة

إحدى طرق وصل شبكة CUT PIECE هي وضع طرفي الشبكة فوق بعضهما ثم خياطتهما. ولهذا الغرض، عادةً ما يتم وضع حوالي 10 سنتيمترات من طرفي الشبكة فوق بعضهما ثم خياطتهما.

إذا لم يتم تنفيذ هذه الوصلة بالشكل الصحيح، فقد تحدث مشكلات مثل انحراف منطقة الخياطة، أو تلف الشبكة، أو حتى تمزقها.

ومن ناحية أخرى، يمكن أن تكون منطقة الوصلة مهمة أيضًا في ظروف الفاكيوم. وقد يؤدي حدوث خلل في الفاكيوم عند منطقة الوصلة إلى ظهور خط على الكرتون أو زيادة الرطوبة في الجزء نفسه. وتزداد أهمية هذا الأمر في إنتاج الكرتون ذي الوزن المنخفض.

لذلك، عند اختيار شبكة تجفيف الكرتون أو الشبكة المستخدمة في أقسام نزح المياه، لا ينبغي أن يكون السعر الأولي للشبكة هو المعيار الوحيد لاتخاذ القرار، بل يجب أيضًا مراعاة جودة ونوع الوصلة.

وصلة CLIPSE (المشبك) في شبكة صناعة الكرتون

تُعد CLIPSE أو الوصلة بالمشبك إحدى الطرق الأخرى لوصل طرفي الشبكات المفتوحة. وفي هذه الطريقة، يتم تجهيز جانبي الشبكة بطريقة خاصة للوصل، ثم يتم توصيلهما باستخدام نظام السحاب أو المشبك. ويتوفر هذا النوع من الوصلات بمواد وموديلات مختلفة، ويجب اختياره وفقًا لظروف تشغيل المعدة وبيئة الإنتاج.

وبشكل عام، يمكن تقسيم الوصلات ذات السحاب أو CLIPSE إلى مجموعتين: البلاستيكية والمعدنية.

CLIPSE البلاستيكية

وصلة CLIPSE البلاستيكية لتوصيل طرفي شبكة البوليستر المستخدمة في صناعة الكرتون.

تُصنع السحابات البلاستيكية من مادة مشابهة لمادة الشبكة نفسها. ومن أهم مزايا هذا النوع من الوصلات أنه بسبب مادته البلاستيكية وهيكله، وفي حال التصميم الصحيحين، تقل احتمالية أن يكون لمنطقة الوصلة تأثير سلبي على المنتج.

ومن المزايا الأخرى لـ CLIPSE البلاستيكية سهولة التركيب والغسيل. كما أن مرونتها الأكبر تجعل التعامل معها أسهل أثناء تركيب الشبكة وفتحها وإغلاقها.

ومع ذلك، فإن هذا النوع من الوصلات يكون أكثر عرضة للتلف في منطقة الوصلة، وقد يؤدي الاستخدام غير الصحيح أو الشد الزائد أو تعرض منطقة الوصلة للضغط إلى تلفها. لذلك، عند استخدام CLIPSE البلاستيكية، يجب الانتباه إلى طريقة التركيب وظروف تشغيل الشبكة.

CLIPSE المعدنية

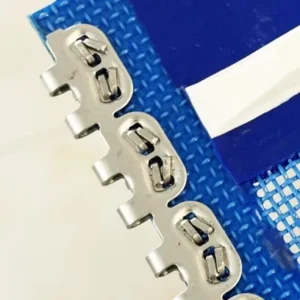

وصلة CLIPSE المعدنية لتوصيل طرفي شبكة البوليستر المستخدمة في ماكينات صناعة الكرتون.

هناك نوع آخر من وصلات CLIPSE، وهو النوع المعدني، وينقسم بدوره إلى نوعين رئيسيين:

• CLIPSE مصنوع من Stainless Steel أو الفولاذ المقاوم للصدأ
• CLIPSE معدني عادي

يُصنع نموذج Stainless Steel من الفولاذ المقاوم للصدأ ولا يتعرض للصدأ عند ملامسته للماء والرطوبة. ولهذا السبب، فإنه يتمتع بمقاومة مناسبة في البيئات التي تتعرض فيها الشبكة بشكل مستمر للماء أو الرطوبة.

في المقابل، فإن CLIPSE المعدني العادي أكثر ملاءمة للبيئات الجافة والخالية من الرطوبة. ونظرًا لاحتمال تعرضه للصدأ في البيئات الرطبة، فإن هذا النوع من الوصلات لا يُعد خيارًا مناسبًا للظروف التي يوجد فيها تماس مستمر مع الماء، وعادةً ما يكون سعره أقل من نوع Stainless Steel.

استخدام CLIPSE في الصناعات المختلفة

لا يرتبط اختيار مادة الوصلة بالمقاومة الميكانيكية فقط، بل إن ظروف البيئة والمتطلبات الصحية لها أهمية أيضًا.

في الصناعات الغذائية والدوائية، يتم عادةً استخدام CLIPSE البلاستيكية، وفي بعض الحالات نوع Stainless Steel، لأن هذين النوعين أكثر ملاءمة مقارنةً بالمعدن العادي للبيئات الرطبة والظروف التي تكون فيها النظافة مهمة.

أما CLIPSE المعدني العادي، فلا يُعد مناسبًا للبيئات التي توجد فيها متطلبات صحية بسبب احتمال تعرضه للصدأ والمشكلات الناتجة عن ملامسة الرطوبة.

هل تُعد CLIPSE الخيار الأفضل لشبكة البوليستر لصناعة الكرتون؟

على الرغم من المزايا التي تتمتع بها أنواع CLIPSE المختلفة، يجب الانتباه إلى أن منطقة وصلة ما تزال موجودة في الشبكة في هذه الطريقة. ولذلك، يعتمد الأداء النهائي على جودة الوصلة، وظروف المعدة، وموقع منطقة الوصلة في مسار الإنتاج.

في المقابل، في شبكة ENDLESS يكون طرفا الشبكة متصلين مسبقًا ببعضهما، وتُستخدم الشبكة على شكل حلقة مستمرة. ونتيجة لذلك، لا توجد حاجة إلى توصيل طرفي الشبكة على المعدة.

ولهذا السبب، إذا كان الهدف هو تقليل المشكلات المتعلقة بمنطقة الوصلة وتحقيق أداء أكثر انتظامًا في خط الإنتاج، فقد تكون ENDLESS خيارًا أكثر ملاءمة مقارنةً بشبكات CUT PIECE ووصلات CLIPSE.

مزايا شبكة ENDLESS في إنتاج الكرتون

من المزايا المهمة للشبكة المغلقة أو ENDLESS أنها تُستخدم على شكل حلقة مستمرة ولا تحتاج إلى إنشاء وصلة بعد التركيب.

وبالتالي، يتم التخلص من مشكلات مثل أخطاء الخياطة، وانحراف منطقة الوصلة، والتلف المحتمل في منطقة الخياطة. كما أن عدم وجود منطقة وصلة مفتوحة في مسار حركة الشبكة يمكن أن يساعد في تحقيق أداء أكثر انتظامًا.

وتزداد أهمية هذا الأمر خصوصًا في الخطوط التي يتم فيها الإنتاج بشكل مستمر.

وبالطبع، لا تقتصر ENDLESS على مقاس مش واحد أو هيكل محدد، ويمكن استخدامها في أنواع مختلفة من شبكات البوليستر. لذلك، عند اختيار الشبكة، يجب تقييم المش، وعدد الطبقات، ونوع الوصلة بشكل منفصل.

شبكة البوليستر التايوانية مش 32 مناسبة لأي وزن من الكرتون؟

لقطة مقربة لشبكة البوليستر التايوانية مش 32 المستخدمة في صناعة الكرتون.

تُعد شبكة البوليستر التايوانية مش 32 ذات الهيكل أحادي الطبقة مناسبة لإنتاج الكرتون ضمن نطاق يقارب 200 إلى 450 جرامًا.

ويجب اختيار المش المناسب بناءً على ظروف المعدة الفعلية، ونوع الكرتون، وكمية نزح المياه المطلوبة، وغيرها من معايير خط الإنتاج. لذلك، لا يكفي اختيار الشبكة بناءً على رقم المش فقط، بل يجب أيضًا تقييم عوامل مثل عدد الطبقات ونوع الوصلة.

نموذج من شبكة البوليستر المستخدمة في صناعة الكرتون

من المنتجات التي يتم توريدها لهذا الاستخدام شبكة البوليستر التايوانية مش 32. تتميز هذه الشبكة بهيكل أحادي الطبقة ونسيج بسيط، وهي مناسبة لإنتاج الكرتون ضمن نطاق يقارب 200 إلى 450 جرامًا.

يحتوي هذا الموديل على 32 مش في كل بوصة، وحوالي 12 فتحة في كل سنتيمتر، وخيط بوليستر بسماكة تقارب 0.40 مليمتر.

ومن المواصفات الأخرى لها تحمل درجة حرارة قصوى تصل إلى 164 درجة مئوية، ومقاومة لأكثر من 100 نوع من الأحماض، وحواف محقونة مصنوعة من مادة البولي يوريثان.

يتوفر هذا المنتج بعروض 105 و120 و140 و145 و150 و160 و200 سنتيمتر، ويمكن توريده بأنواع مختلفة من الوصلات.

كيف نختار شبكة نزح المياه للكرتون؟

لاختيار شبكة نزح المياه للكرتون، يجب أولًا تحديد ظروف المعدة والمنتج النهائي. وتؤثر عوامل مثل وزن الكرتون، وسرعة المعدة، وظروف نزح المياه، والمش المطلوب، وعدد الطبقات، ونوع الوصلة على الاختيار النهائي.

ويُفضل قبل الشراء التحقق من مواصفات الشبكة المستخدمة حاليًا في المعدة، ثم اختيار الخيار المناسب بناءً على احتياجات خط الإنتاج.

وفي حال وجود تردد بين عدة موديلات من الشبكات، فإن الفحص المتزامن لـ المش، وعدد الطبقات، ومادة الخيط، ونوع الوصلة يمكن أن يساعد في تجنب الاختيار الخاطئ.

الخلاصة

لا يقتصر اختيار شبكة البوليستر المناسبة لصناعة الكرتون على اختيار مقاس مش محدد فقط. فعدد الطبقات، ونوع النسيج، وسماكة الخيط، والمقاومة الحرارية، وعرض الشبكة، ونوع الوصلة كلها عوامل يجب أخذها في الاعتبار عند الاختيار.

يمكن تصنيع شبكات البوليستر بمقاسات مش مختلفة وبهيكل أحادي الطبقة أو 1.5 طبقة، ويكون كل موديل مناسبًا لظروف إنتاج محددة.

كما أن الاختيار بين CUT PIECE وCLIPSE وENDLESS له أهمية كبيرة. إذ يمكن لشبكة ENDLESS، من خلال التخلص من منطقة الوصلة المفتوحة والحاجة إلى الخياطة أو التوصيل بعد التركيب، أن تكون خيارًا مناسبًا لخطوط الإنتاج المستمرة وأن تقلل بعض المشكلات المتعلقة بمنطقة الوصلة في الشبكات المفتوحة.

لذلك، لاختيار أفضل شبكة لماكينة صناعة الكرتون، من الأفضل تقييم المواصفات الفنية للشبكة إلى جانب الظروف الفعلية لخط الإنتاج.
